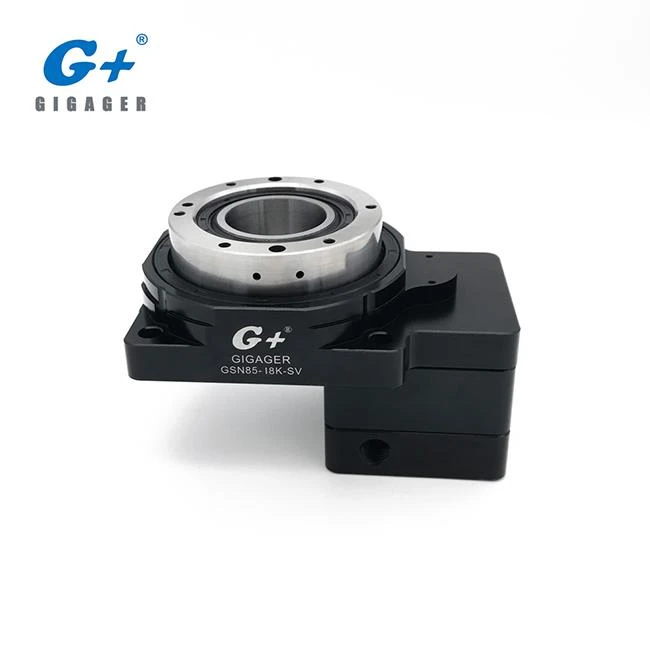

Il s’agit du numéro de modèle GSN85-18K-SV de la table rotative creuse avec un rapport de réduction de la taille de la table de 85mm, 1:18 pour le servomoteur. La table rotative creuse GIGAGER, également appelée platine rotative creuse, est spécialement conçue pour les réducteurs à servomoteur destinés aux applications de commande de mouvement. Il tire pleinement parti de la flexibilité du servomoteur pour donner aux concepteurs une plus grande liberté dans la conception des mécanismes.
1. Spécifications du modèle GSN85-18K-SV
Paramètre | ||
Type de moteur | Moteur de marque 50-100W SV | |
Roulement rotatif de plate-forme | Roulement à rouleaux croisé | |
Couple admissible | Nm | 3.2 |
Vitesse admissible | rpm | 150 （Surface de la table |
Rapport de vitesse | 1:18 | |
Moment d'inertie | kg.m2 | 12593 × 10-7 |
Charge axiale admissible | N | 500 |
Moment admissible de charge inertielle | Nm | dix |
Précision de positionnement | min | ≦ 1 |
Répétabilité | seconde | ± 5 (0,001 °) |
Planéité de la plate-forme | mm | ± 0,005 |
Concentricité de la plate-forme | mm | ± 0,01 |
Protection contre la pénétration | IP | 40 |
Durée de vie de précision | H | 20000 |
Poids | kg | 1.2 |
Paramètre moteur | ||
Marque | Code | Modèle |
Fuji | F | GYS 500/101 |
Mitsubishi | M | HF-KFS-13 |
Panasonic | P | MSMD-5AZ / 01G |
SANYO | S | Q1AA04010D |
Yaskawa | Y | SGMAH-01 |
Oriental | O | DX010 |
Delta | T | ECMA-C30401 |
* Le servomoteur est configuré par le client. Le modèle ci-dessus est pour référence seulement
2. Qu'est-ce que la table rotative creuse?
3. Quelles sont les caractéristiques du produit de la table rotative creuse de type SV?
4. Configuration système de la table rotative creuse de type SV
5. Combien de modèles SV sont disponibles?
6. Comment obtenir une sortie avec un rapport d'engrenage plus important?
Pour certaines applications, le rapport de transmission le plus élevé est nécessaire. Il peut être obtenu en combinant une table rotative creuse avec un réducteur planétaire ou une boîte à engrenages à angle droit. Vous trouverez ci-dessous une liste de combinaisons pour différents rapports.
Combinaison de table rotative creuse avec réducteur planétaire
Combinaison de table rotative creuse avec réducteur à angle droit
7. Quel type d'appareil pourrait utiliser l'actionneur rotatif creux?
Lien vidéo de démonstration:
une. Démo pour le test de gyroscope https://youtu.be/PwKiObIMXRM
b. Démo pour le 4ème axe ou le 5ème axe https://youtu.be/L9gheXQ6zLc
Pour plus de vidéos, cliquez sur la chaîne Youtube de GIGAGER: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. Comment sélectionner le bon modèle pour mon appareil?
Pour plus d'informations sur la sélection du modèle d'actionneur rotatif creux, reportez-vous aux pages de sélection de modèles du catalogue.
9. Comment installer le servomoteur sur la table rotative creuse?
Veuillez vous référer au catalogue ou contacter notre service technique.
10. FAQ
11. connaissances connexes
La plate-forme rotative creuse peut être utilisée pour:
1. Table tournante dans la transformation automatique de la chaîne de production;
2. Marquage laser ou mandrin rotatif dans la machine à graver;
3. L'arbre en rotation dans le mécanisme d'alignement de précision;
4, joints de manipulateur légèrement chargés;
5, entraînement direct de vitesse de haute précision;
6, haute précision, couple élevé, rigidité élevée, facile à utiliser, avec moteur pas à pas haute performance à boucle fermée;
La plate-forme rotative creuse remplace directement le répartiteur à cames et le moteur DD. La plate-forme rotative creuse est une plate-forme rotative numérique de haute précision de positionnement, qui présente les avantages de faible coût et de haute précision, et occupe une position puissante sur le marché des plates-formes tournantes.
12. Informations sur la société
Fondée en 2003, Guangdong Intelligent Equipment Technology Co., Ltd est désormais un fabricant professionnel intégré à la production, à la R & D et au marketing sur les réducteurs de vitesse depuis plus de 10 ans en Chine.
Dans sa phase initiale, Saini Intelligent a agi en tant qu’agent de la Chine pour les composants pneumatiques et les composants d’automatisation de la célèbre marque mondiale. Après des années de développement, Saini Intelligent a mis en place sa propre équipe de recherche et développement ainsi que ses propres lignes de production. Il fait désormais partie des rares fabricants en Chine à se lancer dans la réduction de vitesse.
Saini Intelligent produit un actionneur rotatif creux de haute qualité, un étage d’alignement XXY de haute précision, un réducteur à angle droit, des boîtes de vitesses creuses à 90 degrés, un indexeur à cames, un mini chargeur de pièces, des réducteurs planétaires, un réducteur à entraînement harmonique et un moteur électrique
13. Informations connexes
Quelle est la caractéristique de Cross Roller Bearing?
Les roulements à rouleaux croisés, en raison de la bague intérieure fendue ou de la bague extérieure, sont fixés au collet croisé après le chargement du rouleau et de l'entretoise afin d'éviter toute séparation les uns des autres. Ainsi, lors de l'installation du collet croisé simple. Les rouleaux étant disposés en croix, un seul jeu de colliers à rouleaux croisés peut supporter des charges dans toutes les directions et la rigidité est augmentée de 3 à 4 fois par rapport au modèle conventionnel. Simultanément, étant donné que la bague intérieure ou la bague extérieure du roulement à rouleaux croisés a une structure en deux divisions, le jeu du roulement peut être réglé et, même si une précharge est appliquée, un mouvement de rotation de haute précision peut être obtenu.
1. Avec une excellente précision de rotation
La structure interne du roulement à rouleaux croisés est disposée à 90 ° perpendiculairement les uns aux autres par des rouleaux.
Une entretoise ou une entretoise est placée entre les rouleaux pour empêcher les rouleaux de basculer entre les rouleaux. De plus, le phénomène de contact ou le phénomène de blocage du rouleau ne se produit pas; dans le même temps, étant donné que les anneaux interne et externe sont des structures divisées, l'espace peut être ajusté et, même si une précharge est appliquée, un mouvement de rotation de haute précision peut être obtenu.
2. L'opération est simplifiée
La bague extérieure ou la bague intérieure divisée en deux parties est fixée après le chargement du rouleau et de la bague de retenue, de sorte que le fonctionnement est très simple à installer.
3. Résister aux fortes charges axiales et radiales
Étant donné que les rouleaux sont alignés verticalement les uns avec les autres par les entretoises situées sur la surface de roulement à rainures en forme de V de 90 °.
4. Gain d’espace d’installation
La taille des bagues intérieure et extérieure du roulement à rouleaux croisés est miniaturisée au minimum. En particulier, la structure ultra-mince ayant une petite taille proche de la limite et une grande rigidité, elle convient parfaitement à la rotation du joint ou de la partie tournante du robot industriel et du centre d’usinage. Une large gamme d'applications telles que les tables de travail, les pièces tournantes de robot, les tables rotatives de précision, les instruments médicaux, les instruments de mesure et les équipements de fabrication de circuits intégrés.
5. Capacité à grande vitesse
6. Réduire la longueur de l'arbre et les coûts d'usinage, la dilatation thermique limite les variations de géométrie
7. Séparateur en nylon, moment d'inertie bas, couple de démarrage bas, division angulaire facile à contrôler
8. Optimisez la force de pré-serrage, la rigidité est élevée et le rouleau de guidage a une précision de fonctionnement élevée.
9. L'acier carburé offre une excellente résistance aux chocs et à l'abrasion de surface
10. Simple mais entièrement lubrifié
