Actionneur rotatif à arbre creux pour moteur pas à pas à boucle ouverte

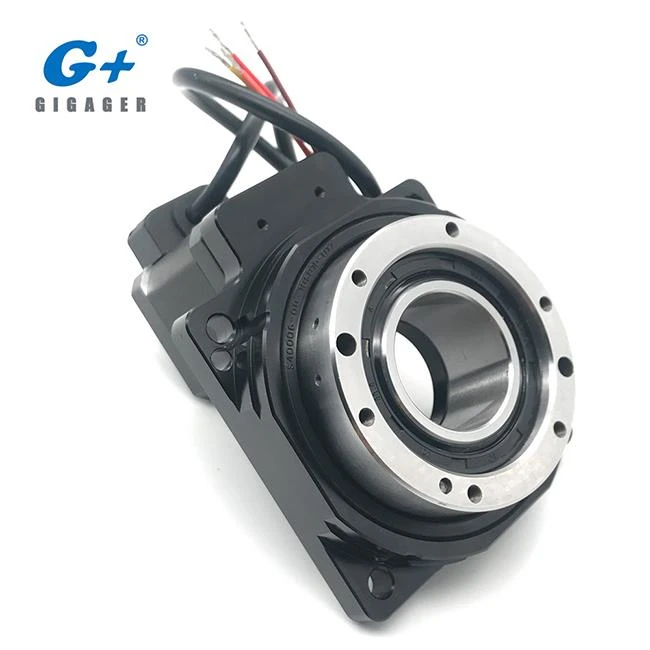

Il s’agit du numéro de modèle de l’actionneur rotatif à corps creux GSN85-18K-OS avec un rapport de réduction de la taille de la table de 85 mm au 1/18 et un moteur pas à pas à boucle ouverte. Le type d’actionneur GIGAGER Hollow Rotary Actuator est une gamme de produits qui associe une table rotative creuse de haute rigidité à un moteur pas à pas en boucle ouverte dédié et à un ensemble de motorisation. Il conserve la facilité d'utilisation d'un moteur pas à pas, tout en permettant un positionnement extrêmement précis des charges d'inertie importantes.

1. Spécifications du modèle GSN85-18K-OS

2. Qu'est-ce que l'actionneur rotatif creux?

L'actionneur rotatif creux est un tout nouveau type de dispositif de charge rotative. Intégrant une efficacité de transmission élevée, une grande précision, une rigidité élevée et une performance de coût élevé, il combine les avantages du servomoteur, de l'indexeur de came et du moteur DD, en obtenant un équilibre entre ces trois produits.

Les engrenages sont en acier allié de cémentation à haute résistance et la dureté de la surface de la dent après carburation peut atteindre HRC60 ± 2 °.

Avec l’aide d’un moteur pas à pas à boucle ouverte précise, l’actionneur rotatif creux peut créer des segments à n’importe quel angle, ce qui peut correspondre au contrôle des chiffres que l’indexeur de came ne peut obtenir. La précision de positionnement est comparable à celle du moteur à entraînement direct, qui permet de positionner rapidement la charge d'inertie.

3. Quelles sont les fonctionnalités du type d’actionneur rotatif creux de type OS?

4. Configuration système de l' actionneur rotatif creux de type OS

5. Combien de modèles de système d'exploitation sont disponibles?

6. Quel type d'appareil pourrait utiliser l'actionneur rotatif creux?

Lien vidéo de démonstration:

une. Démo pour le test de gyroscope https://youtu.be/PwKiObIMXRM

b. Démo pour le 4ème axe ou le 5ème axe https://youtu.be/L9gheXQ6zLc

Pour plus de vidéos, cliquez sur la chaîne Youtube de GIGAGER: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

7. Comment sélectionner le bon modèle pour mon appareil?

Pour plus d'informations sur la sélection du modèle d'actionneur rotatif creux, reportez-vous aux pages de sélection de modèles du catalogue.

8. Pourquoi choisir GIGAGER?

9. FAQ

10. connaissances connexes

Guangdong Saini Intelligent Equipment Technology Co., Ltd est propriétaire de la marque G +, nommée GIGAGER.

La marque a été enregistrée en Chine, à Taiwan, au Japon, en Allemagne, en Inde, en Malaisie, en Thaïlande, en Australie, au Canada, à Singapour, etc.

Maintenant, la marque G + est devenue la principale marque de réducteur de vitesse sur le marché chinois.

Saini Intelligent possède 43 jeux de différentes commandes numériques et plus de 40 jeux d'instruments de test professionnels, dont 15 jeux de CNC à cinq axes, 18 jeux de CNC à 4 axes, 4 jeux, 5 jeux de CNC Commande numérique par ordinateur à cinq axes, 3 ensembles de fraiseuses.

Les roulements à billes à contact oblique peuvent supporter des charges radiales et axiales. Peut travailler à des vitesses plus élevées. Plus l'angle de contact est grand, plus la capacité de charge axiale est élevée. Les roulements haute précision et haute vitesse prennent généralement un angle de contact de 15 degrés. Sous la force axiale, l'angle de contact augmentera.

Les roulements à rouleaux coniques sont des roulements séparés, et les bagues intérieure et extérieure du roulement ont des chemins de roulement coniques. Ce type de roulement est divisé en différents types de structure, tels que des roulements à rouleaux coniques à une rangée, à deux rangées et à quatre rangées, en fonction du nombre de rangées de rouleaux installés. Les roulements à rouleaux coniques à une rangée peuvent supporter des charges radiales et des charges axiales dans une seule direction. Lorsque le roulement est soumis à une charge radiale, une composante axiale est générée, de sorte qu'un autre roulement pouvant résister à la force axiale dans la direction opposée est nécessaire pour équilibrer.

Dans le cas des roulements à rouleaux coniques et des roulements à contact oblique, le rouleau est différent, l’un est une sphère (contact ponctuel) et l’autre est un rouleau (contact linéaire). Bien entendu, le contact de ligne a une charge importante et une forte rigidité. Le contact angulaire est principalement soumis à une charge axiale; le roulement à rouleaux coniques est soumis à des charges axiales et radiales et transmet une charge axiale unidirectionnelle. Les roulements à contact oblique sont généralement utilisés dans des zones où la pression est basse et la vitesse élevée, comme une pompe à eau. Lève-toi et lave-toi. Les roulements à rouleaux coniques sont généralement utilisés dans des pièces où la vitesse de rotation est relativement basse et la pression élevée, comme dans l’arbre principal de l’automobile.

La table rotative creuse GIGAGER adopte ces roulements à rouleaux croisés et à rouleaux coniques avec des performances différentes. La table qui utilise un roulement à rouleaux croisés peut être installée horizontalement et verticalement, tandis que la table qui utilise uniquement un roulement à rouleaux coniques peut être installée horizontalement.
