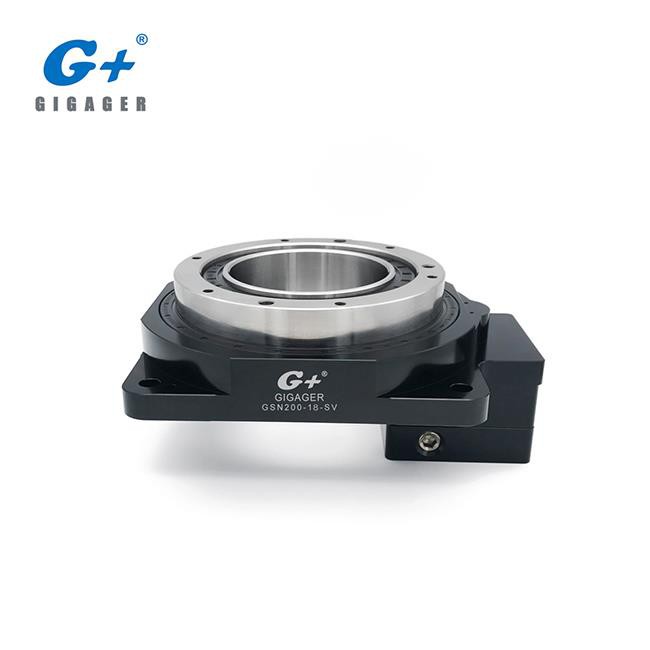

Il s’agit du numéro de modèle GSN200-18K-SV de la table rotative creuse avec un rapport de réduction de la taille de la table de 200mm, 1:18 pour le servomoteur. La table rotative creuse GIGAGER, également appelée platine rotative creuse, est spécialement conçue pour les réducteurs à servomoteur destinés aux applications de commande de mouvement. Il tire pleinement parti de la flexibilité du servomoteur pour donner aux concepteurs une plus grande liberté de conception des mécanismes.

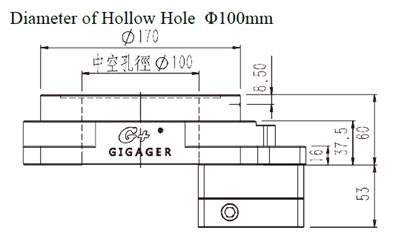

1. Spécifications du modèle GSN200-18K-SV
Paramètre | ||
Type de moteur | Marque 750W SV Motor | |
Roulement rotatif de plate-forme | Roulement à rouleaux croisé | |
Couple admissible | Nm | 50 |
Vitesse admissible | rpm | 150 （Surface de la table |
Rapport de vitesse | 1:18 | |
Moment d'inertie | kg.m 2 | 361220 × 10-7 |
Charge axiale admissible | N | 4000 |
Moment d'inertie admissible | Nm | 100 |
Précision de positionnement | min | ≦ 1 |
Répétabilité | seconde | ± 5 (0,001 °) |
Planéité de la plate-forme | mm | ± 0,005 |
Concentricité de la plate-forme | mm | ± 0,01 |
Protection contre la pénétration | IP | 40 |
Durée de vie de précision | H | 20000 |
Poids | kg | 8.2 |
Paramètre moteur | ||
Marque | Code | Modèle |
Fuji | F | GYS 751D5 |
Mitsubishi | M | HF-KFS-73 |
Panasonic | P | MSMD082G1U |
SANYO | S | Q1AA07075D |
Yaskawa | Y | SGMAH-08A |
Oriental | O | DX475 |
Delta | T | ECMA-C30807 |
* Le servomoteur est configuré par le client. Le modèle ci-dessus est pour référence seulement
2. Qu'est-ce que la table rotative creuse?

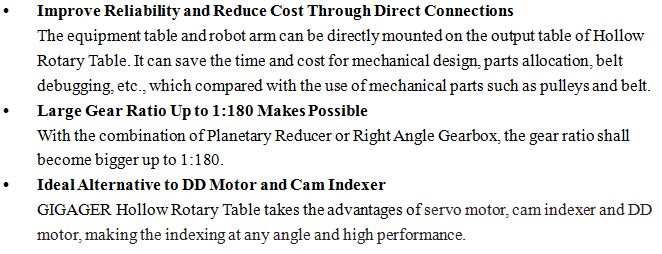

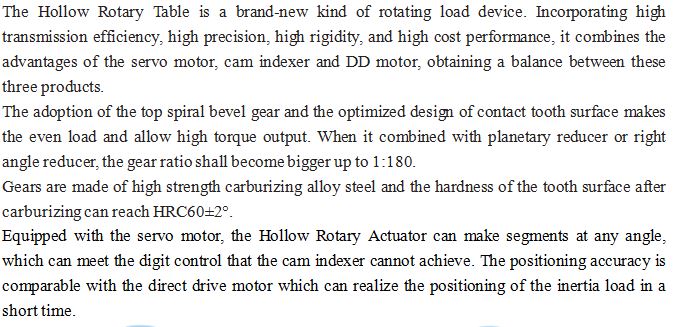

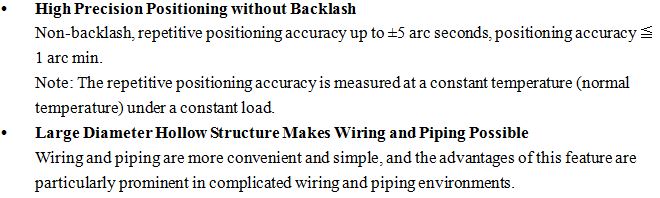

3. Quelles sont les caractéristiques du produit de la table rotative creuse de type SV?
4. Configuration système de la table rotative creuse de type SV

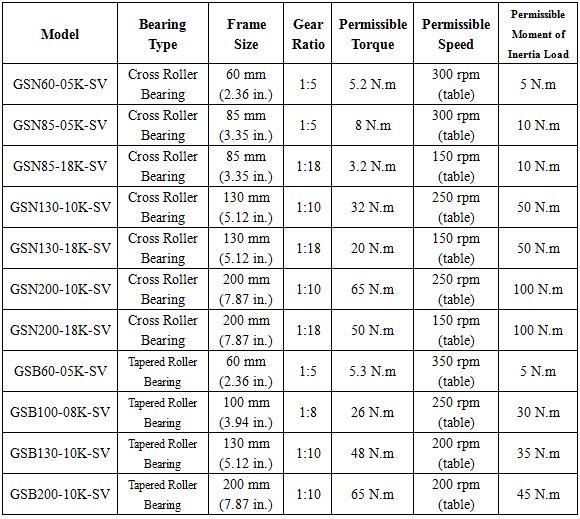

5. Combien de modèles SV sont disponibles?
6. Comment obtenir une sortie avec un rapport d'engrenage plus important?
Combinaison de table rotative creuse avec réducteur planétaire
Combinaison de table rotative creuse avec réducteur à angle droit

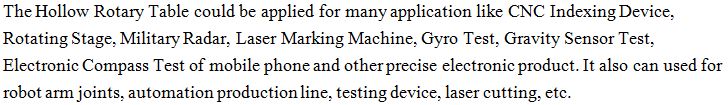

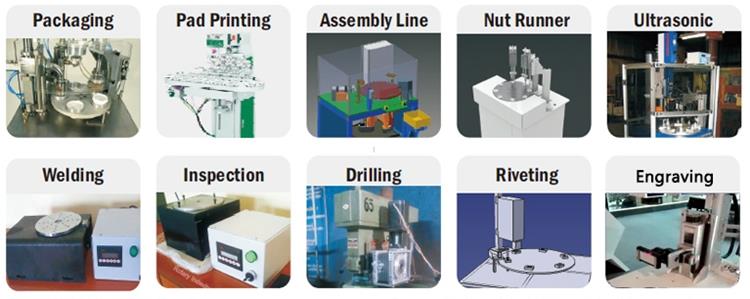

7. Quel type d'appareil pourrait utiliser l'actionneur rotatif creux?
Lien vidéo de démonstration:
une. Démo pour le test de gyroscope https://youtu.be/PwKiObIMXRM
b. Démo pour le 4ème axe ou le 5ème axe https://youtu.be/L9gheXQ6zLc
Pour plus de vidéos, cliquez sur la chaîne Youtube de GIGAGER: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

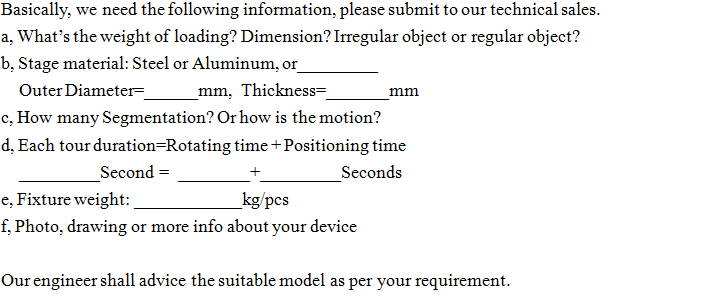

8. Comment sélectionner le bon modèle pour mon appareil?
Pour plus d'informations sur la sélection du modèle d'actionneur rotatif creux, reportez-vous aux pages de sélection de modèles du catalogue.
9. Comment installer le servomoteur sur la table rotative creuse?
Veuillez vous référer au catalogue ou contacter notre service technique.
10. Pourquoi choisir GIGAGER?

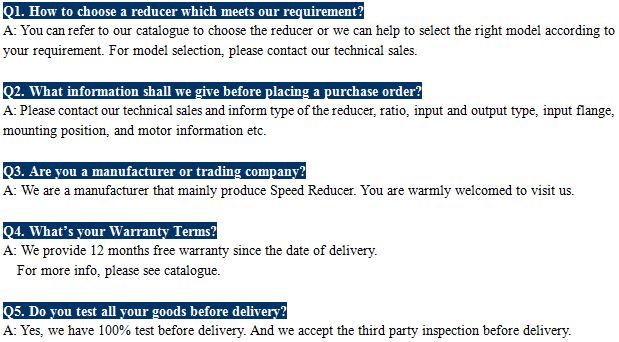

11. FAQ
12. Informations connexes
Les tables rotatives motorisées GIGAGER intègrent un boîtier en alliage d'aluminium avec roulement et entraînement de précision. Plusieurs choix de réduction de vitesse sont disponibles. Pas de jeu, grand plateau motorisé compact à trou central et design compact. Fourni avec moteurs pas à pas ou combinaison servo moteur / codeur.
Guangdong Saini Intelligent Equipment Technology Co., Ltd fabrique des actionneurs linéaires, des tables XXY et des tables rotatives pour l'industrie, le gouvernement, les institutions scientifiques et de recherche du monde entier. Nos actionneurs rotatifs de précision, nos actionneurs linéaires et linéaires XXY sont utilisés dans les applications dans les dispositifs médicaux, les sciences de la vie, la fabrication d'assemblages électroniques et semi-conducteurs, le stockage de données, le traitement au laser, le secteur militaire / aérospatial, la photonique, l'assemblage d'essai et de test, la recherche et développement et autres industries exigeant des solutions de contrôle de mouvement de haute précision et de débit.
Qu'est-ce que le quatrième axe, cinquième axe du tour CNC?
Le quatrième axe et le cinquième axe se rapportent aux deux axes de rotation du centre d’usinage, sauf X, Y et Z.
Types de machines-outils à cinq axes: berceau, vertical, horizontal, tableau CN + tête d'indexage NC, tableau NC + axe B à 90 °, tableau NC + axe B à 45 °, tableau NC + attelage universel horizontal Machine à commande numérique à cinq axes A- axe °, broche CN à deux axes, etc.
Il existe deux possibilités pour l’arbre rotatif du centre d’usinage à cinq axes vertical. L'un est l'arbre rotatif de la table. La table posée sur le lit peut pivoter autour de l’axe X. Il est défini comme l'axe des A. La plage de travail générale de l'axe A va de +30 degrés à - 120 degrés. Il existe également une table tournante au milieu de la table de travail, qui tourne autour de l’axe Z, défini comme l’axe C, et l’axe C mesure 360 degrés. L'avantage de cette disposition est que la structure de la broche est relativement simple, que la rigidité de la broche est très bonne et que le coût de fabrication est relativement faible. Cependant, l’établi général ne peut pas être conçu trop grand et le poids porteur est également faible. Surtout lorsque la rotation de l'axe A est supérieure ou égale à 90 degrés, la pièce à travailler apportera un moment de port de charge important à l'établi lors de la coupe.
L'autre est la rotation de la tête de broche verticale. L’extrémité avant de la broche est une tourelle pouvant s’enrouler à 360 degrés autour de l’axe Z pour devenir l’axe C. La tête pivotante possède également un axe A qui peut pivoter autour de l’axe X, généralement jusqu’à ± 90 degrés, pour obtenir la même fonction. L'avantage de cette disposition est que l'usinage de la broche est très flexible et que l'établi peut être conçu très grand. L’immense fuselage de l’avion de passagers et l’énorme capotage du moteur peuvent être traités sur de tels centres d’usinage.
La table rotative creuse GIGAGER présente une forme combinée du quatrième axe et du cinquième axe. Pour plus de détails, veuillez contacter le service technique.
