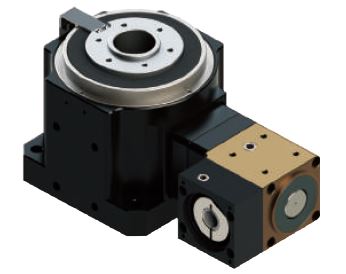

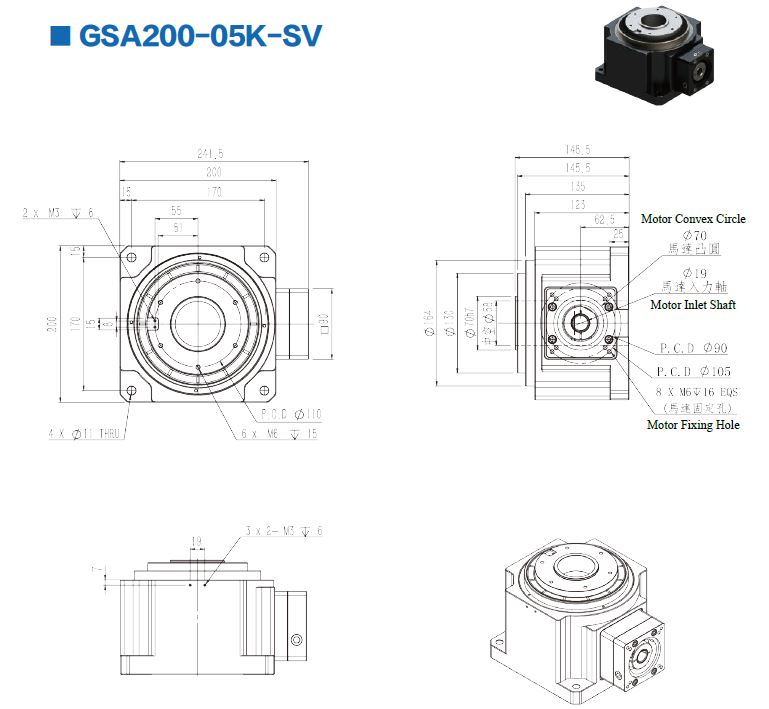

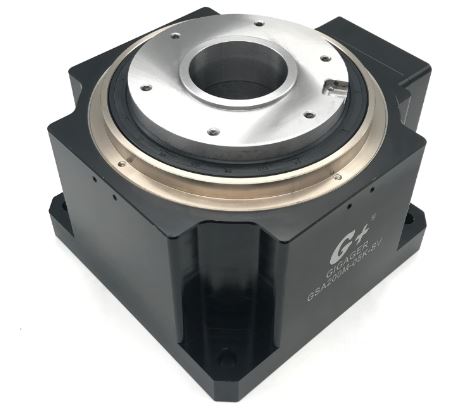

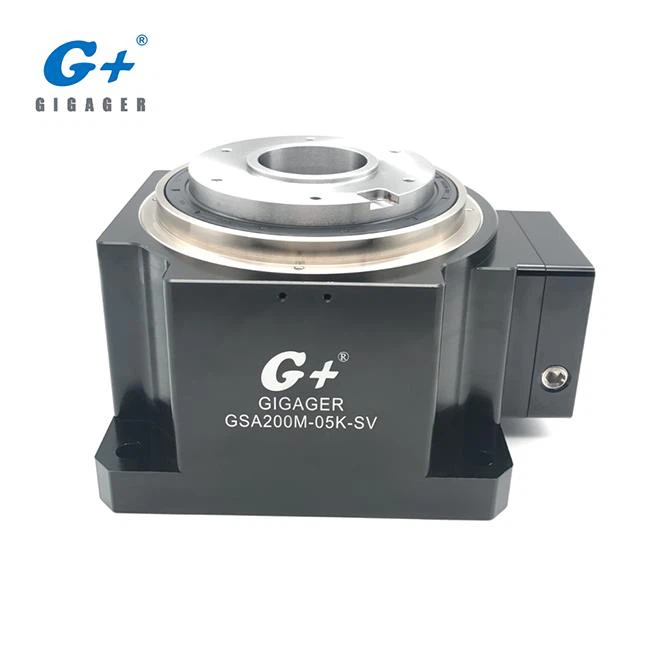

Il s'agit de la table rotative de précision à angle droit modèle GSA200-05K-SV avec un rapport de démultiplication de 1: 5, taille 200 mm pour servo-moteur. La table rotative à angle droit de précision rend le câblage et la tuyauterie plus pratiques et simples, et les avantages de cette fonction sont particulièrement importants dans les environnements de câblage et de tuyauterie complexes. Avec son corps conçu à haute résistance, il peut supporter une charge axiale plus importante que la table rotative creuse jusqu’à 5000N.
1. Spécifications de la table rotative à angle droit de précision GSA200-05K-SV
Paramètre | ||
Type de moteur | Marque 750W SV Motor | |
Couple admissible | Nm | 80 |
Vitesse d'entrée autorisée | rpm | 2000 |
Charge axiale admissible | N | 5000 |
Répétabilité | seconde | ± 5 (0,001 °) |
Planéité de la plate-forme | mm | ± 0,005 |
Contrecoup | min | ≦ 1 |
Poids | kg | 18 |
Paramètre moteur | ||
Marque | Code | Modèle |
Fuji | F | GYS 751D5 |
Mitsubishi | M | HF-KFS-73 |
Panasonic | P | MSMD082G1U |
SANYO | S | Q1AA07075D |
Yaskawa | Y | SGMAH-08A |
Oriental | O | DX475 |
Delta | T | ECMA-C30807 |
* Le servomoteur est configuré par le client. Le modèle ci-dessus est pour référence seulement

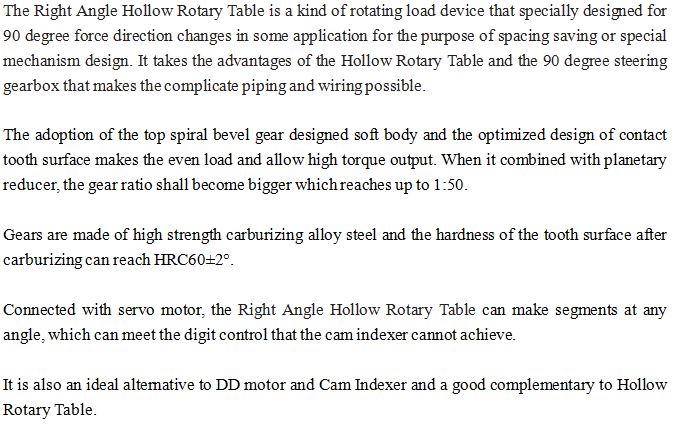

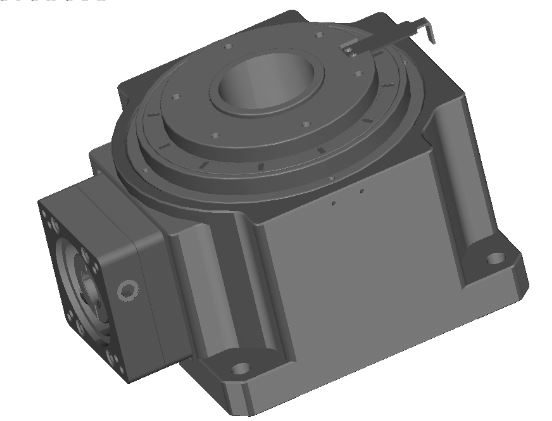

2. Qu'est-ce que la table rotative de précision à angle droit?

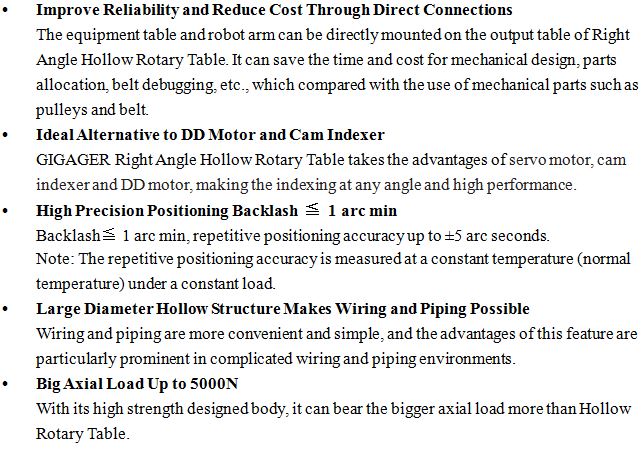

3. Quelles sont les caractéristiques du produit de la table rotative à angle droit de précision?

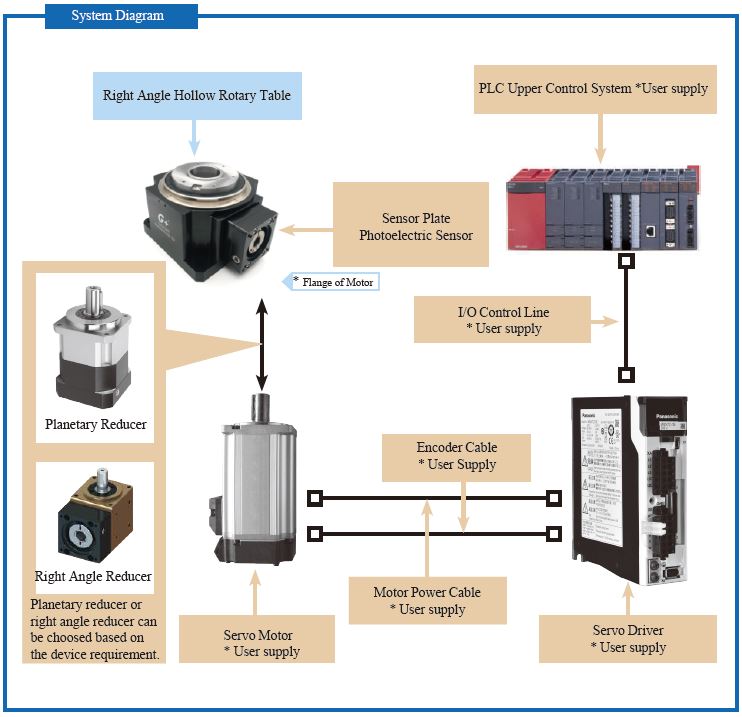

4. Configuration système de la table rotative de précision à angle droit

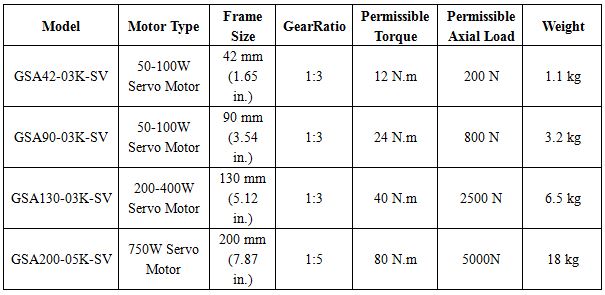

5. Combien de modèles sont disponibles?
Pour plus de détails, veuillez vous référer au catalogue ci-joint. (téléchargez le PDF sur cette page)

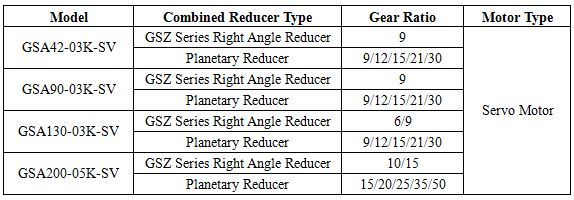

6. Comment obtenir une sortie avec un rapport d'engrenage plus important?
Combinaison de table rotative à angle droit de précision avec réducteur planétaire
Combinaison de table rotative de précision à angle droit avec réducteur à angle droit

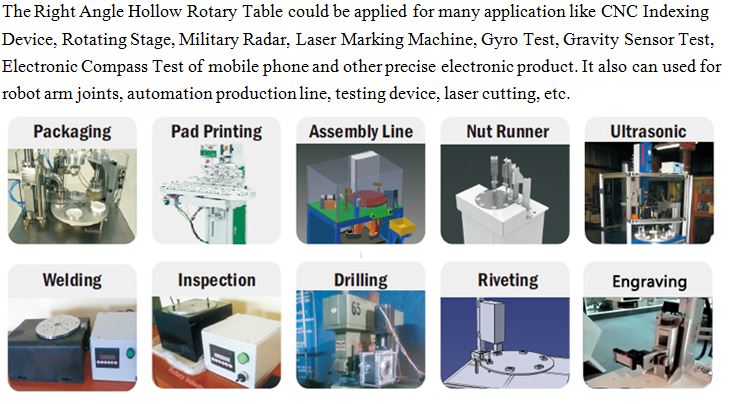

7. Quel type d'appareil pourrait utiliser la table rotative à angle droit de précision?
Pour plus de vidéos, cliquez sur la chaîne Youtube de GIGAGER: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

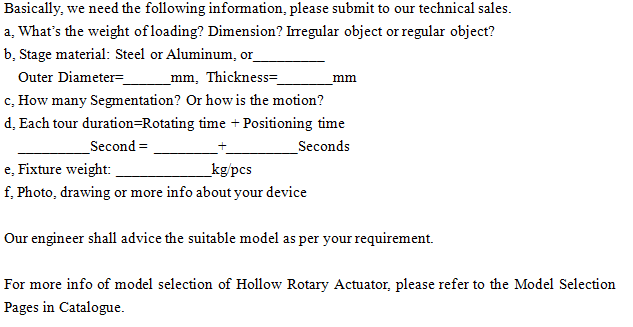

8. Comment sélectionner le bon modèle pour mon appareil?
Pour plus d'informations sur la sélection du modèle d'actionneur rotatif creux, reportez-vous aux pages de sélection de modèles du catalogue.
9. Comment installer le servomoteur sur une table rotative à angle droit de précision?
Veuillez vous référer au catalogue ou contacter notre service technique.
10. Pourquoi choisir GIGAGER?

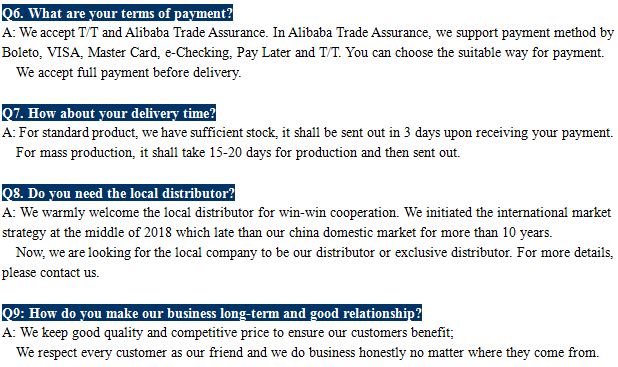

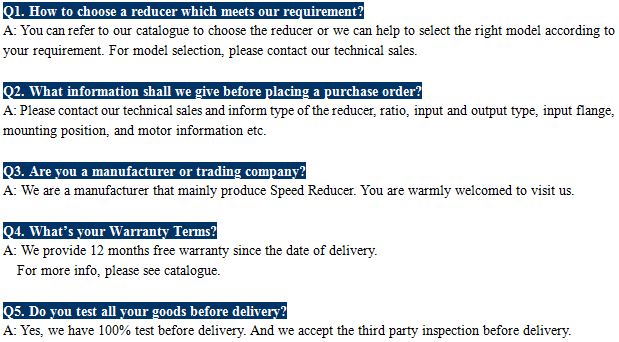

11. FAQ
Note 1: échange de couple d'unités
Unité de couple | 1 Nm | 1 N.cm | 1 kgf.m | 1 kgf.cm | 1 lbf.ft | 1 lbf.in |
1 Nm | 1 | 102 | 0,10197 | 10.197 | 0,7376 | 8.8509 |
1 N.cm | 10-2 | 1 | 1,0197 × 10-3 | 0,10197 | 7,376 × 10-3 | 8.8509 × 10-2 |
1 kgf.m | 9.8066 | 980,665 | 1 | 102 | 7.233 | 86.79 |
1 kgf.cm | 9.8066 × 10-2 | 9.8066 | 10-2 | 1 | 7,233 × 10-2 | 0,8680 |
1 lbf.ft | 1,356 | 1,356 × 102 | 0,1383 | 13.83 | 1 | 12 |
1 lbf.in | 0,113 | 11.3 | 1,152 × 10-2 | 1,152 | 8,333 × 10-2 | 1 |
Note 2: Unités d'angle
Unités d'angle | Valeur | symbole | Sténographie |
Diplôme | 1/360 cercle | ° | Deg |
Minute d'arc | 1/60 degré | '(nombre premier) | arcmin, amin, MOA |
Seconde d'arc | 1/60 arcmin | ”（Double nombre premier | arcsec |
1/1000 seconde d'arc | 1/1000 arcsec | mas |
